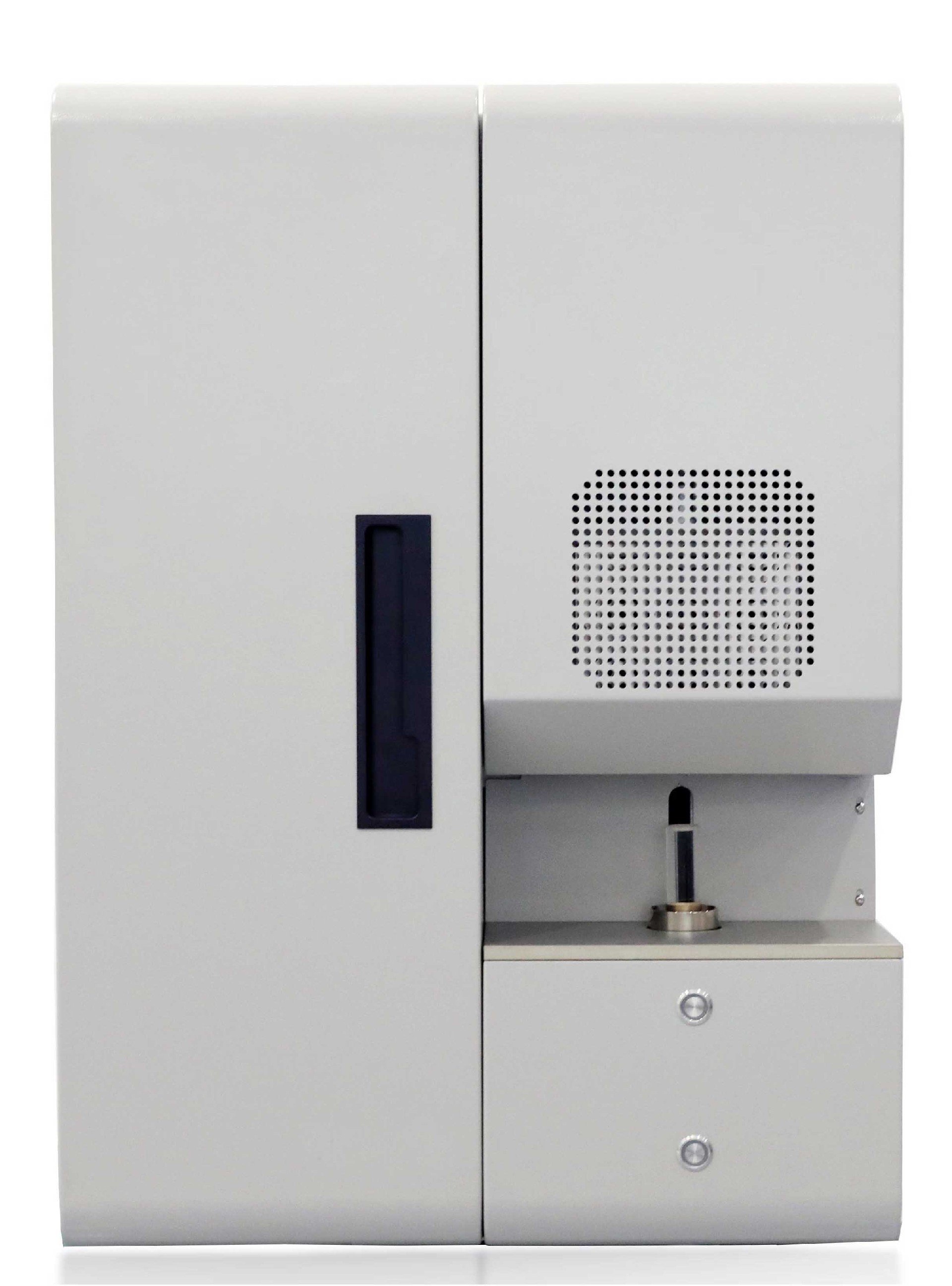

DGP-2000多功能光譜快速煤質分析儀
多功能光譜快速煤質分析儀是激光誘導擊穿光譜技術(LIBS)在煤質分析領域的創新應用,在對煤質原子光譜定量分析的基礎上,通過轉換模型,得到工業分析指標。本項目開發的是一種新型煤質檢測設備,用以取代傳統各類低效繁多的國標化驗儀器,特別適用于煤炭生產、加工、銷售企業和質檢等單位的煤質快速和在線檢測,能夠方便快速提供煤樣的工業分析指標(包括硫分、灰分、揮發分、發熱量)以及元素含量測定(如C, H, O, N、Si, Al, Fe, Ca, Mg, K, Na, Ti等十多種元素),分析速度可提高20倍以上、設備成本低至近一半及節省80%的人力測試成本。
光學檢測原理:激光誘導擊穿光譜(LEBS)是利用高能非共振脈沖激光燒蝕、霧化、激發和電離煤樣,產生瞬態等離子體,通過分析其發射光譜中元素的原子,離子或分子基的特征譜線,建立化學計量分析模型,完成對煤炭成分的定量分析。它具有快速、無幅射、多元素同時測量、可實時在線等優點。
光學參數 | 激光波長 | 1064nm |
激光能量 | 60 mj | |
激光能量穩定性 | 1.2% | |
透鏡焦距 | 100mm | |
脈沖頻率 | 6 HZ | |
檢測參數 | 光譜分辨率 | 0.08nm |
測量重復性 | 發熱量≤0.4 MJ/kg、灰分≤0.3%、揮發分≤0.8%、硫分≤0.2% | |
分析指標 | 灰分、揮發分、發熱量、硫分、C、H、N、SiO | |
檢測時長 | 90 s | |
運行溫度 | -30~+60C | |
其它參數 | 系統尺寸 | 1630 mm x750 mmx750 mm |
光譜分析單元 | 350mmx400mmx200mm | |
電源 | 220VAC±10%,50Hz±5%,10A | |
工控機 | i5-7200U, CPU2.5 GHZ. RAM 8 GB | |
軟件 | LabVIEW 2016 32bit, net framework,MATLAB MCR R2012 32bit | |
附加功能 | 光譜自校準 |
