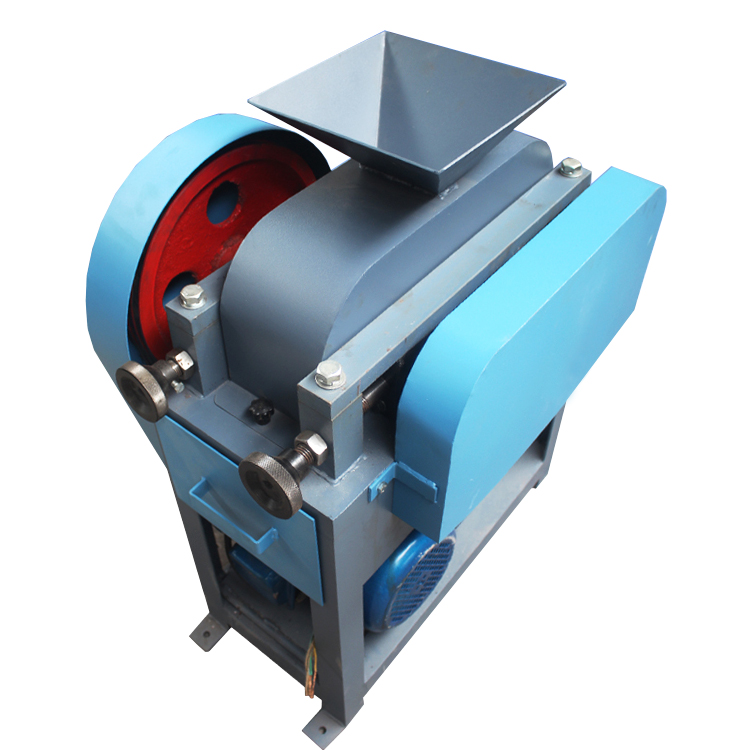

XPZ對輥破碎機系列

XPZ對輥破碎機系列

    對輥式破碎機主要用于對原材料的中碎和細碎。如煤、煤矸石、焦碳、石灰石、硫礦石、磷礦石等物料的破碎。

    其破碎方式為對輥擠壓式。

    被破碎物料的抗壓強度不超過80PaM.

    本機設計合理，結構簡單，維修方便，操作簡易。在煤炭、煉焦、采礦、有色金屬冶煉、化工、冶金、建材等行業的采樣化驗中廣泛應用。

對輥式破碎機原理：機器破碎系統裝有一對相反旋轉的壓輥，工作時物料從料斗定量給入，切向進入對輥中間，物料被破碎，被擠碎的物料進入機器的底部出料斗內，破碎過程完成。粒度大小靠對輥間隙的調整達到，輕松方便。對輥為碳結鋼經熱處理,硬度中等。

對輥式破碎機性能特點：

1、其破碎方式為對輥擠壓式

2、被破碎物料應為脆性，破碎后的物料形狀呈規則的片狀居多，被破碎物料的抗壓強度不超過 60MPa，

3、3級硬度。物料含水量超過6%會出現顆粒粘結

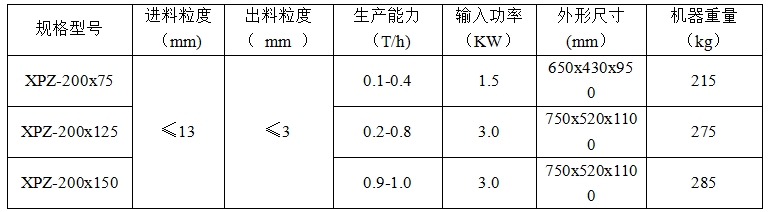

技術參數：

結構概述

    對輥式破碎機主要由機架機體對輥部分、傳動部分、動力部分、調整部分組成。

    機架由型鋼制成，主要起支撐作用，所有部件均安裝在機架上。

機體由鑄鐵鑄造或鋼板制成，是一個上下分體結構，并鑄成封閉式箱體形式，對輥均安裝在箱體內。為防止機體磨損，機蓋兩側安裝有耐磨襯板。

    動力和傳動部分是由電機，主、被動皮帶輪，并通過三角皮帶，將動力傳遞給對輥軸，使其旋轉，達到破碎目的。主、附軸輥軸是由鏈條和鏈輪帶動，形成反向旋轉。

    調整部分的主要作用是調整對輥的間隙大小，達到所需要的粒度。順時針旋轉調整手輪，粒度即小，反之則大。調整好間隙后把鎖緊螺母鎖緊。調整部分還設有過載裝置，當進料過多，或超硬物料、鐵器誤入機器內時，過載彈簧回彈，不使輥軸斷裂，起到保護機器的作用。

    粒度大小與產量成正比關系。

    對輥部分是破碎機執行破碎的主要部件。它有碳素鋼制成，過盈裝在主、附軸上，當兩對輥相向旋轉時，物料從料斗定量給入，切向進入對輥中間，由于對輥的調整系統的強度遠大于物料，物料被破碎，被擠碎的物料隨著對輥的旋轉逐漸達到所需要的粒度后，進入機器的底部出料斗內，并隨著制有斜度的料槽流出機器，破碎過程完成。
